Монолитные полы

Бетонные, мозаичные и цементно-песчаные покрытия пола применя­ют в вестибюлях общественных и административных зданий, в торговых залах магазинов и предприятий общественного питания, в отдельных по­мещениях промышленных предприятий.

В качестве материалов для устройства такого типа покрытий приме­няют портландцемент высоких марок, речной песок, щебень горных по­род мрамора, кварцита, диабаза и др. Для светлых покрытий используют белый и разбеленный цемент, для цветных покрытий — с добавками пиг­ментов.

Монолитные бетонные полы выполняют однослойными толщиной 25…50 мм, мозаичные и цементно-песчаные — двухслойными, пер­вый подстилающий слой —25…30 мм, основной покровный слой — 15…20 мм.

Непосредственно перед устройством покрытия поверхность основа­ния очищают, обильно увлажняют и грунтуют цементным молоком. Для лучшего сцепления основание из сборных железобетонных плит покры­тия, цементно-песчаных стяжек и подстилающих слоев предварительно очищают от имеющейся на их поверхности цементной пленки механиче­скими стальными щетками. Бетон и раствор укладывают в покрытие по­лосами шириной до 3,5 м, ограниченными маячными рейками. Уплотне­ние смеси осуществляют виброрейками или площадочными вибратора­ми. Поверхность покрытия заглаживают металлическими гладилками, этот процесс должен быть завершен до начала схватывания бетона и рас­твора. Поверхности бетонных и мозаичных покрытий шлифуют шлифо­вальными машинами при наборе покрытиями прочности, исключающей выкрашивание крупного наполнителя с поверхности. Цементно-песчаное покрытие обычно заглаживают с железнением.

Поверхность свежеуложенного пола покрывают влажными опилками слоем 2…3 см и поддерживают их влажность в течение 5…7 сут. Плинту­сы в помещениях с бетонными, мозаичными и цементно-песчаными по­лами вытягивают шаблоном из того же раствора, что и верхнее покрытие.

Устройство покрытий по грунтовому основанию. Первоначально на грунт укладывают щебень, укатывают катком и проливают жидким рас­твором, получая «тощий» бетон. Затем укладывают бетонную смесь в подстилающий слой толщиной 10… 12 см полосами шириной 3…4 м. По­лосы ограничивают маячными досками, бетонирование ведут через поло­су, промежутки заполняют бетонной смесью через сутки.

Существует два решения устройства гидроизоляционного слоя, зави­сящих от гидростатического напора воды. В первом случае, при незначи­тельном гидростатическом напоре или при его отсутствии по бетонному основанию устраивают холодную грунтовку из битума, разведенного в растворителе, при втором — гидроизоляцию из рулонных материалов. Верхнее защитное и несущее покрытие выполняют в виде цементной стяжки или слоя асфальтобетона.

Устройство мозаичных покрытий производят в той же последова­тельности, что и цементно-песчаных. В качестве вяжущих материалов для таких покрытий иногда применяют декоративные, цветные сорта це­мента. Особенностью и сложностью мозаичных покрытий является необ­ходимость применения специальных жилок из цветного металла или дру­гого материала. Жилки уменьшают возможность образования трещин и повышают декоративность поверхности (рис. 13.1). При устройстве моза­ичного многоцветного покрытия с жилками маячные и распределитель­ные рейки не укладывают. Жилки вырезают шириной, равной толщине покрытия. Уплотнение мозаичного покрытия производят с большой осто­рожностью, чтобы не нарушить

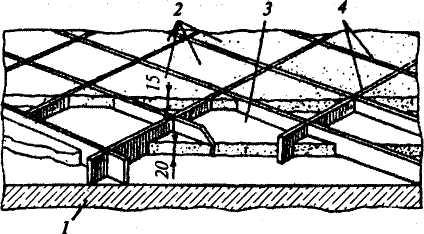

Рис. 13.1. Мозаичное покрытие пола с прожилками: , 1-подстилающее основание; 2-мозаичное покрытие; 3- жилки; 4- стяжка

рисунка. После окончательного твердения раствора покрытие шлифуют до обнажения зерен наполнителя, а ца­рапины и поры шпатлюют цементными пастами. Зданиям и сооружениям промышлен-ного назначения, исходя из спе­цифики производства, зачастую требуются особые конструкции моно­литного пола. При устройстве щелочестойких бетонных и цементно-пес­чаных покрытий в качестве вяжущих применяют портландцемент и шлакопортландцемент, в качестве обязательной добавки используют

трехкальцевый алюминат в количестве до 5% от массы цемента. Для взрывоопасных производств необходимы безыскровые бетонные и цементно-песчаные покрытия. В качестве наполнителей для таких покры­тий используют крупный и мелкий наполнитель, приготовленные из из­вестняка, мрамора и других каменных материалов, не образующих искр при ударе об них различных предметов.

Для изготовления кислотостойкого пола нашли применение жидкое стекло и кремнефтористый натрий. Наполнители, песок и щебень исполь­зуют только с высокой кислотостойкостью, в частности щебень из диаба­за, гранита и подобных естественных материалов. В покрытиях из жаро­упорного бетона заполнители (песок и щебень) готовят путем измельче­ния шамотных и магнезитовых материалов с высокой огнестойкостью.

Металлоцементные покрытия применяют в производствах, где пре­дусмотрено движение по цеху транспорта на гусеничном ходу или теле­жек на металлических колесах. Для таких покрытий состава 1:1 (цемент: стальная стружка) готовят смесь обычно на стружке из легированной ста­ли, которая легче поддается дроблению. Покрытие должно быть двух­слойным. Нижний слой из цементно-песчаного раствора состава 1:2 (це­мент: песок) укладывают толщиной 15…20 мм, уплотняют и разравнива­ют, но не заглаживают. До начала схватывания цемента на эту прослойку наносят слой металлоцементной стяжки, который уплотняют и заглажи­вают.

Асфальтобетонные покрытия используют в производствах, где име­ется постоянное движение людей и транспорта (на резиновых шинах), кроме того, покрытие должно быть изолировано от влажного основания. Покрытие выполняют на горячей смеси, состоящей из битума, песка и минеральных наполнителей. Хорошо перемешанную смесь при темпера­туре 160… 180°С укладывают полосами шириной 1,5…2 м по маячным рейкам с разравниванием и уплотнением виброкатками.

Ксилолитовые покрытия нашли применение в тех производствах, где требуются теплые, непылящие и безыскровые полы. Смесь для устройст­ва ксилолитового пола готовят из каустического магнезита и древесных опилок на водном растворе хлористого магния. Раствор ксилолита укла­дывают в покрытие в два слоя, для подкрашивания в нужный цвет в рас­твор для верхнего слоя добавляют пигмент. Древесные опилки заготавли­вают только из хвойных пород дерева, крупность опилок для подстилаю­щего слоя до 5 мм, для основного — не более 2,5 мм. Смесь для ксилоли­товых покрытий готовят в зоне производства работ, так как она активна в пределах 1…2 ч. Смесь укладывают полосами до 2 м по рейкам с разрав­ниванием и уплотнением. К укладке верхнего слоя необходимо присту­пать сразу после затвердевания нижнего с обязательным заглаживанием поверхности металлическими гладилками. Готовую поверхность шлифу­ют, сверху наносят защитный слой из мастики.

Полимерцементобетонные покрытия используют в помещениях с повышенными требованиями по чистоте и беспыльности помещения, но с учетом интенсивного движения людей и автокаров. Смесь для такого покрытия готовят на комплексном вяжущем — портландцементе и пла­стифицированной поливинилацетатной дисперсии. Основание покрытия грунтуют водным раствором поливинилацетатной дисперсии состава 1:6. Укладывают готовую смесь полосами с обязательным уплотнением виб­рорейками, по окончании уплотнения производят выравнивание и загла­живание металлическими гладилками. Через 2…3 ч после укладки полимерцементобетонное покрытие укрывают мешковиной или опилками и увлажняют в течение первых 3 сут твердения. Окончательную шлифовку покрытия производят шлифовальными машинами, когда уже набрана прочность, при которой не будет из покрытия выкрашиваться заполни­тель. Сверху готовое покрытие натирают мастиками.

Описание:

• высокая растекаемость
• простота и удобство в применении
• быстрый темп набора прочности
• свойства самовыравнивания
• улучшающий микроклимат помещения
• высокое качество готовой поверхности (гладкий)
• безусадочный
• трещиностойкий
• рекомендуемая толщина от 5 до 200мм
• влагостокий
• повышенные тепло- и шумоизоляционные свойства
• для ручного и механизированного нанесения

Независимые испытания лаборатории АО «ПИК индустрия»

Область применения:

Смесь предназначена для высококачественного, финишного выравнивания толщиной от 5 до 200 мм бетонных, гипсовых и цементно-песчаных оснований пола, под последующие декоративные покрытия, ковровый настил, линолеум, паркет, керамическую плитку и др.). Применяется во всех жилых помещениях и общественных зданиях, в том числе для устройства тёплых полов, а так же, в помещениях с нормальным или умеренно влажным режимом последующей эксплуатации (сан. узлы, ванные комнаты). Для ручного и механизированного нанесении. Отличные технические характеристики наливного пола Р-75 «МОНОЛИТ» позволяют получить надежную, гладкую и ровную поверхность без дополнительных трудозатрат. Отсутствие усадочных деформаций и водостойкость материала надолго обеспечивают качество получаемой поверхности внутри сухих и влажных помещений. Удобство и легкость в работе обеспечивается оптимальной способностью к самовыравниванию и растеканию. Наливной пол Р-75 «МОНОЛИТ» характеризуется быстрым набором прочности и высоким сцеплением с основанием. Наливной пол Р-75 «МОНОЛИТ», является экологически безвредным материалом, т.к. не выделяет опасных для здоровья человека и окружающей среды веществ при производстве работ и в дальнейшей эксплуатации.

Подготовка основания:

При выравнивании основания с использованием быстротвердеющей стяжки Р-73 «МОНОЛИТ» через 2 часа, не грунтуя основание, можно использовать само выравнивающийся фишишный пол Р-75 «МОНОЛИТ».
Очистить несущую основу от пыли, грязи, извести, масел, жиров, воска, остатков красок и др.Удалить рыхлые и отставшие участки основания. Вдоль стен и колонн в местах примыкания пола уложить демпфирующие прокладки (лента или тонкие полоски пенополистирола). Заделать трещины, большие выбоины смесью Р-75″МОНОЛИТ», затворенной меньшим количеством воды не менее чем за 1 сутки до заливки. Защитить от коррозии стальные элементы, соприкасающиеся с раствором самовыравнивающейся смеси. На основаниях очень влажных, загрязнённых (например, битумными мастиками, машинным маслом и т.д.), а также имеющих низкую прочность полы рекомендуется выполнять на разделительном слое. Будущую толщину слоя можно обозначить, установив уровневые шаблоны при помощи нивелирующей линейки и переносных реперов. Обозначить технологические участки для заливки пола. При величине участка более 50 кв.м и с диагональю более 10 м, в полах следует устраивать деформационный шов, но всегда над существующими швами в несущем основании. Прогрунтовать грунтовкой Р-51 » МОНОЛИТ» подготовленное основание и места стен, которые будут контактировать с наливным полом. Пористые поверхности прогрунтовать 2 — 3 раза с интервалом 4 часа. Укладка наливного пола должна производиться только после полного высыхания грунтовки. Для лучшей адгезии с основанием возможно использование БЕТОН КОНТАКТ Р-57 «ВЕФТОПЛАСТ».

Приготовление:

Для ручного нанесения: сухую смесь высыпать в чистую воду (температура воды от +5 до +20 ºС), исходя из пропорции 10,5-11 л воды на 35 кг сухой смеси, и перемешать с помощью профессионального миксера или дрели с насадкой до состояния одно­родной массы в течение 5 минут. Дать отстояться раствору 3 минуты и затем повторно перемешать. Не допускайте передозировки воды!

Для машинного нанесения: сухую смесь засыпать в бункер машины (агрегата) и, регулируя расход воды, подобрать требуемую консистенцию смеси. Для проверки консистенции необходимо вылить 1,0 л раствора на ровное не впитывающее основание (например, стекло, пленка, фольга). Диаметр пятна должен быть 50-55 см.

Рекомендации при выполнение работ:

Приготовленную смесь механизированным способом или вручную выливать равномерно до установленной толщины, избегая технологических перерывов.Обозначенный технологический участок необходимо залить в течение 40-60 минут. При заливке пола вручную площадь технологического участка должна составлять 20-25 кв.м или соответствовать площади одного помещения. Сразу после заливки раствора необходимо убрать уровни и удалить из массы воздушные пузырьки при помощи игольчатого валика, ракли или щетки, делая поступательные движения вдоль и поперек залитой поверхности, начиная с участков, примыкающих к стенам и колоннам.Во время твердения наливного пола в течение первых двух дней следует избегать сквозняков и попадания прямых солнечных лучей, а также обеспечить естественную вентиляцию и проветривание помещений. Время высыхания наливного пола зависит от толщины слоя, а также от тепловых и влажностных условий в помещении. Если помещение подвергается усадочным или вибрационным нагрузкам, то через каждые 4 м² необходимо после отверждения нарезать деформационные швы 2-3 мм толщиной и заполнить их сантехническим силиконом. Керамическую плитку можно укладывать через 24 часа после предварительного грунтования поверхности. Линолеум рекомендуется укладывать через 3 суток. Штучные деревянные покрытия укладывают в соответствии с рекомендациями производителей с обязательным контролем влажности основания. Наливной пол Р-75 «МОНОЛИТ» идеально подходит для работы в системе «теплый пол». Минимальный слой при заливке наливного пола в системе «теплый пол» составляет 40 мм. В случае, если система «теплый пол» вмонтирована в базовое основание, толщина заливки – от 5 до 100 мм. Первое включение пола с подогревом производить не ранее чем через 7 суток после заливки пола, установив температуру 25°-27°С на 2-4 суток.

Технические характеристики:

Состав	Минеральные вяжущие, комплекс модифицирующих добавок
Температура основания	от + 5˚С до + 25˚С
Время схватывания, ч	50-80 мин.
Расход	1,4-1,6 кг/м2 при толщине слоя 1 мм (10,5-11 л воды на 35 кг сухой смеси)
Количество воды затворения	0,3 -0,32 л на 1 кг сухой смеси
Прочность затвердевшего раствора на сжатие в возрасте в 28 суток	150кг/cм2
Цвет	светло-серый
Фасовка	многослойные бумажные мешки по 35 кг
Срок хранения	6 месяцев в упаковке производителя и в сухом помещении

Важно:Растворная смесь является щелочной, поэтому при работе необходимо беречь глаза и кожу. В случае попадания раствора в глаза следует их промыть большим количеством воды, не протирая руками, и, при необходимости, обратиться за помощью к врачу.Применять согласно строительным нормам и правилам.Использовать наливной пол по назначению.не переливать воду при затворении

Продукция соответствует ГОСТ 31376-2008 Товар сертифицирован, прошёл санитарно-эпидемиологическую экспертизу

В производственных цехах, выставочных залах, торговых комплексах и в других подобных объектах полы находятся в наиболее жестких эксплуатационных условиях. В основе выбора материала для них лежит стойкость будущих полов к специфическим и высоким нагрузкам. Единственным решением может стать монолитный пол.

Монолитный бетонный пол, отличается долговечностью, высокой прочностью и износостойкостью, прост в эксплуатации и уходе. Благодаря использованию упрочняющих материалов, поверхность пола приобретает такие важные характеристики, как низкое влагопоглощение, адекватная химическая стойкость и декоративность.

Устройство монолитных полов, как, впрочем, и других, это многоэтапный процесс.

Технология работ

Основанием для данных полов служат щебеночно-песчаные или существующая несущая плита из бетона.

В первом случае производится выемка и вывоз ослабленного и растительного, типа торфа и чернозема, грунта, после чего устраивается щебеночно-песчаное основание.

Подготовка существующего основания

Работы с самых первых шагов должны быть произведены с четким соблюдением СниП и технологии. Монолитную плиту укладывают на плотное, чистое и крепкое основание. В частности, это связано с тем, что если в старой стяжке использован малопрочный раствор, то адгезия покрытия нарушается, и от ударных нагрузок оно начинает разрушаться. К ослаблению сцепляемости приводит и наличие на поверхности всевозможных жирных пятен.

Таким образом, в процессе подготовки основания:

• механически удаляют все загрязнения и жировые пятна, обветшалые и слабоприлегающие слои стяжки, для удаления масляных пятен используют также малярский раствор; что же касается бетонного клея , для него можно использовать кислотную промывку;
• перепады по высоте устраняют при помощи специального фрезерного агрегата, отметим, что перепады высоты в пределах 10% плиты, выравнивания не требуют;
• трещины расшивают, после чего их заполняют составом, чаще на основе полимеров;
• участки, которые невозможно восстановить, демонтируют и заполняют новым бетонным слоем;
• поверхность обязательно обеспыливают, иначе при заливке раствора загрязнения всплывут.

Нивелировка

Цель этой операции – определение самой высокой отметки и необходимой толщины бетонной плиты из бетона.

Рекомендованная минимальная толщина плиты – 10 см.
В работе применяют лазерные и оптические уровни.

Укладка гидроизоляции

Обеспыленное и выровненное основание покрывают мастикой, клеевым гидроизоляционным составом. Функционально он служит для решения следующих задач:

• обеспечивает должную адгезию между старым основанием и нового цементно-песчаного слоя;
• создает промежуточную гидроизоляцию.

Альтернативой наплавляемым материалам служит гидростеклоизол, который наносят двойным слоем высотой 5 мм. Высокопластичный и теплоустойчивый этот современный материал способен обеспечить надежную гидроизоляцию как минимум на 15 лет.

Монтаж направляющих

Устройство монолитных бетонных полов выполняют «картами» в форме прямоугольников определенного размера. Его определяют, исходя производительности проводимых работ, то есть площади поверхности пола, которую можно уложить за рабочий день. По периметру карты устраивают опалубку, направляющими в которой могут стать различные металлические формы или специальные бетонные изделия. От правильного решения зависит качество будущего бетонного пола. Например, если конечной целью является получение максимально прочного и ровного основания, то более эффективны металлические формы из металла повышенной жесткости, скажем, профилированные трубы, имеющие прямоугольного сечение.

Армирование при укладке бетона служит в основном для снижения риска возникновения трещин в процессе эксплуатации будущего пола. Подобные работы выполняют в соответствии с проектной нагрузкой и типом поверхности.

Чаще всего при армировании используется сварная арматурная сетка класса Вр-1 –150х150 или 100х100 мм на 5 мм. Однако если пол предположительно будет испытывать чересчур высокие нагрузки, то лучшим вариантом будет применение арматурного каркаса или стальной фибры. Каркас из арматуры обычно вяжется по месту, диаметр стержней должны быть порядка 8–16 мм.

При достаточно большой площади покрытия армирование, как бетонную стяжку, проводят по технологии «карт», прямоугольников определенных размеров.

Сегодня все большее распространение получил вариант бетона с добавлением фибры. Она имеет несколько видов.

• Стальная проволока особой формы. Для бетонных полов она имеет следующие характеристики:

1. — диаметр – 0,5 -1,2 мм;
2. — длина – 30–80 мм;
3. — прочность на растяжение – порядка 1000 МПа.

• Стальная фибра фрезерованная с треугольным сечением на концах имеет зацепы до 2 мм, две его поверхности шероховаты, по продольной оси имеется скручивание.
• Зигзагообразная фибра отличается высокой анкерующей способностью в бетоне.

Преимущества применения стальной фибры

Замена арматурной сетки на фибру позволяет, не нарушая несущей способности плиты значительно уменьшить толщину цементно-песчаной стяжки. Еще одним преимуществом фибры является повышение коррозийной стойкости. Результатом коррозии арматуры является значительное увеличение ее объема, что становится причиной разрушения защитного слоя. Появляется возможность получить бесшовные бетонные конструкции.

Укладка пескобетона

Укладку и последующее уплотнение смеси производят либо по маякам, либо с помощью виброрейки по установленным направляющим. В чем суть работ с виброрейкой?

Бетонная смесь заливается на заранее подготовленное основание, после чего ее выравнивают так, чтобы слой оказался слегка выше, чем уровень виброрейки. Свежеуложенный слой под действием вибраций виброрейки постепенно оседает до необходимой отметки и разглаживается.

Если на отдельных участках смесь слишком осядет, туда просто добавляют необходимое количество обыкновенной лопатой.

На этом этапе необходимо проследить, чтобы не были сбиты направляющие, а виброрейке должно быть обеспечено непрерывное скольжение по поверхности бетона.

Затирка пола из бетона

Процесс затирки выполняют, используя специальные машинки, оснащенные дисками и лопастями, «вертолетами». До начала шлифовочных работ нужен перерыв в 3–7 часов – временной промежуток, необходимый на застывание бетона. В противном случае от затирочной машинки могут остаться борозды, бугорки и другие дефекты.

Затирку начинают с углов примыкания с колоннами, стенами, с дверных проемов,так как в этих участках бетон застывает намного быстрее. Там, где использовать затирочные машинки не представляется возможным, шлифовку проводят вручную.

Деформационные швы: нарезка и заполнение

В ходе отвердения бетонная стяжка может растрескаться, поэтому на данном этапе с помощью специального нарезчика выполняют усадочные швы Их нарезают по методу «карт» определенного размера, захватывая треть толщины стяжки. При этом чем карта будет меньше, тем риск растрескивания основания снизится.

Чтобы защитить швы от влаги и легче убирать, швы заполняют эластичным герметиком. Нарезку выполняют не позднее восьми часов после затирки и заполняют часа через два-три.
